1. 程序必须通过Fabric-aware connectors来连接mysql实现路由，目前只支持PHP,Python 和Java;

2. fabric state store和fabric note当前是单点，虽然fabric-aware连接器可以缓存路由信息(可以配置ttl值)；

3. fabric state store(backing store)和fabric note当前是单点，mysqlfabric进程本身不提供容错，出现故障时需要重启，当mysql fabric不可用时，fabric-aware连接器能够通过本地的cache继续路由操作(配置ttl值)；– 在测试过程中 backing store挂了是致命伤(如果能在非常短时间内恢复则没有问题) 即使backint store恢复也不能正常插入不知到是脚本问题还是确实如此

4. mysql实例进行恢复后，fabric不会自动改变实例的状态，需要手工修改;

5. 自动把slaves都设置为read_only 这点值得表扬。

6. 基于GTID的复制本身存在一些限制。

7. 使用fabric不需要对slave配置vip，不像MHA和MMM等需要对vip进行管理；

8. 使用fabric实现mysql复制高可用，以组为单位对mysql实例进行管理，可以管理多个HA组；

9. mysql实例需要指出gtid，也是就要升级到mysql 5.6.10以上版本；

查看mysqlfabric命令帮助：

mysqlfabric help：显示简短的语法信息和帮忙命令

mysqlfabric help commands: 列出所有可用命令和描述

mysqlfabric help groups: 列出可用命令组

mysqlfabric help [group] [command]: 提供命令的详细帮助信息

常用相关命令

mysqlfabricgroup create my_group #创建HA组

mysqlfabricgroup destroy my_group #删除HA组

mysqlfabricgroup add my_group 10.1.1.208:3306 #添加组成员

mysqlfabricgroup remove my_group c505ce10-9bc0-11e4-bfd4-000c290e7abe #移出组成员

mysqlfabricgroup lookup_servers m_ygroup #查看组成员

mysqlfabricgroup promote my_group –slaves=10.1.1.207:3306 #选举master

mysqlfabric group demote my_group #降级在组中的任何primary，不会重新选取一个新master，千万不能在业务进行期间做此操作，同时也不会关闭故障检测。

mysqlfabric groupactivate my_group #激活自动故障转移

mysqlfabric group deactivate my_group #禁用自动故障转移

mysqlfabric server set_status server_uuid status #变更服务器状态

mysqlfabrichelp manage #manage命令帮助

mysqlfabrichelp group #group命令帮助

mysqlfabrichelp server #server命令帮助

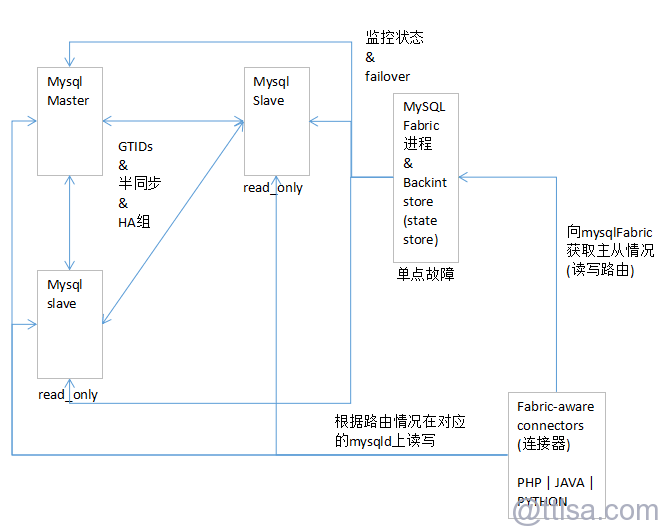

架构图

10.1.1.206 mysql master

10.1.1.207 mysql slave

10.1.1.208 mysql slave

10.1.1.210 mysqlfabric backingstore(mysql实例) + node(指fabric服务) — backingstore是一个mysql实例用于存储管理的mysql实例的角色和状态版本必须与其他实例的mysql版本一直而且必须高于5.6.10

fabric

mysql-fabric

配置受管理的mysqld实例 — 206，207，208

— 给所有受管理的mysql实例安装半同步 206，207，208

1 2	mysql> install plugin rpl_semi_sync_master SONAME ‘semisync_master.so’; mysql> install plugin rpl_semi_sync_slave SONAME ‘semisync_slave.so’;

— Mysql安装好后，每个fabric管理的实例需要开启gtid、二进制日志(不需要启动复制，由fabric完成)，将以下配置放到[mysqld]段下面：

1	vim /etc/my.cnf

添加以下内容

———— GTIDs主从 ————————

log_bin

log_slave_updates

gtid_mode=on

enforce_gtid_consistency

———— semi 半同步 ———————

rpl_semi_sync_master_enabled=1

rpl_semi_sync_master_timeout=1000

rpl_semi_sync_slave_enabled=1

———— 把master_info 和 relay_log记录在表——————–

master_info_repository=TABLE

relay_log_info_repository=TABLE

配置Mysql Fabric

1. — 在backing store节点给fabric node节点授权必须对fabric库有完全权限 — 在210上操作

mysql

1	mysql> grant all on fabric.* to fabric@‘10.1.1.210’ identified by ‘fabric’;

2. — 在所有受管理的mysql节点给fabric node节点授权需要对所有数据库拥有完全权限 — 在206，207，208上操作

mysql

1	mysql> grant all on . to fabric@‘10.1.1.210’ identified by ‘fabric’;

3. — 修改fabric配置文件

1	# vim /etc/mysql/fabric.cfg

修改以下内容

[storage]

address = 10.1.1.210:3306 — backingstore (mysql实例) 的地址

password = fabric — 在backingstore授权的密码

[servers]

password = fabric — 在受管理的mysql上授权的密码

[protocol.xmlrpc]

address = 0.0.0.0:32274 — 修改监听地址

— 其他参数解释请查看/mysql/MySQL Utilities/mysqlFabric/fabric.cfg 配置文件详解

4. — 给backingstore 初始化fabric数据库 — 在210上操作

# mysqlfabric manage setup –param=storage.user=fabric –param=storage.password=fabric

——————————————– 命令执行后的输出————————————–

[INFO] 1450940601.418141 – MainThread – Initializing persister: user (fabric), server (10.1.1.210:3306), database (fabric).

Finishing initial setup — 表示完成初始化fabric数据库

=======================

Password for admin user is not yet set.

Password for admin/xmlrpc: — 这里表示要给 admin 设置一个密码我这里填了fabric

Repeat Password: — 再次输入 fabric

Password set.

—————————————————————————————————–

运行fabric

mysqlfabric manage start

— 如运行上述命令没有提示错误则使用以下命令把fabric以服务模式运行日志信息便会输出到日志文件 /var/log/fabric.log

mysqlfabric manage start –daemonize

— 关闭命令

mysqlfabric manage stop — 关闭fabric

Password for admin: — 输入刚刚初始化fabric数据库时设置的密码 fabric

— 查看监听端口

netstat -tnlp | grep python

tcp 0 0 0.0.0.0:32274 0.0.0.0:* LISTEN 30937/python

tcp 0 0 127.0.0.1:32275 0.0.0.0:* LISTEN 30937/python

使用fabric创建mysql复制高可用组

— 创建组在fabric node 210上操作

mysqlfabric group create my_group — 创建组名称叫my_group

Password for admin: — 输入admin密码 fabric 也可以把密码写在fabric的配置文件便不需要每次输入密码但这里建议每次输入密码防误操作

—————————————— 创建成功输出 ———————————-

Fabric UUID: 5ca1ab1e-a007-feed-f00d-cab3fe13249e

Time-To-Live: 1

uuid finished success result

———————————— ——– ——- ——

12243c47-bd5c-4695-a9f5-29bbeda5618e 1 1 1

state success when description

—– ——- ————- ————————————————————

3 2 1.45094e+09 Triggered by <mysql.fabric.events.Event object at 0xf57c50>.

4 2 1.45094e+09 Executing action (_create_group).

5 2 1.45094e+09 Executed action (_create_group).

———————————————————————————————-

— 把受管理的mysql实例(206,207,208)添加到组此操作还不会导致配置主从和failover 在fabric node 210上操作

mysqlfabric group add my_group 10.1.1.206:3306 — 添加206

Password for admin: — 输入admin密码 fabric

mysqlfabric group add my_group 10.1.1.207:3306 — 添加207

mysqlfabric group add my_group 10.1.1.208:3306 — 添加208

查看组信息

— 查看状态

mysqlfabric group lookup_servers my_group

———————— 输出如下 —————————————–

Fabric UUID: 5ca1ab1e-a007-feed-f00d-cab3fe13249e

Time-To-Live: 1

server_uuid address status mode weight

———————————— ————— ——— ——— ——

9507aa71-9280-11e5-88d8-525400ef6331 10.1.1.207:3306 SECONDARY READ_ONLY 1.0

e0424b22-9ee9-11e5-99c6-52540082b02e 10.1.1.208:3306 SECONDARY READ_ONLY 1.0

f9d3f20e-9ee8-11e5-99c0-525400b3b967 10.1.1.206:3306 SECONDARY READ_ONLY 1.0

解释

server_uuid — mysql实例的uuid

address — 实例地址

status — 实例状态 primary 表示为主 secondary 表示为从 spare 表示为备用(不能被读写的意思) faulty 表示故障

—————————————————————————–

— 查看健康情况

mysqlfabric group health my_group

————————- 输出如下 —————————————–

Fabric UUID: 5ca1ab1e-a007-feed-f00d-cab3fe13249e

Time-To-Live: 1

uuid is_alive status is_not_running is_not_configured io_not_running sql_not_running io_error sql_error

———————————— ——– ——— ————– —————– ————– ————— ——– ———

9507aa71-9280-11e5-88d8-525400ef6331 1 SECONDARY 0 1 0 0 False False

e0424b22-9ee9-11e5-99c6-52540082b02e 1 SECONDARY 0 1 0 0 False False

f9d3f20e-9ee8-11e5-99c0-525400b3b967 1 SECONDARY 0 1 0 0 False False

issue

—–

解释

1为是 0为不是

——————————————————————————

配置主从用户

— fabric默认用其连接受管理mysql实例的用户配置slave 而且每个slave都有可能成为master 所以要在所有实例上配置 — 在206，207，208上操作

mysql> grant replication slave on *.* to fabric@’10.1.1.206′ identified by ‘fabric’;

mysql> grant replication slave on *.* to fabric@’10.1.1.207′ identified by ‘fabric’;

mysql> grant replication slave on *.* to fabric@’10.1.1.208′ identified by ‘fabric’;

mysql> reset slave;

mysql> reset master; — 由于GTIDs的主从是自动position 所以刚刚的授权会在建立主从后在从再运行一次这样会导致错误

选出master

— 因为创建高可用组后，fabric没有意识到任何复制拓扑。需要提升一个为primary，降级剩余的服务器自动为secondaries(slaves)。

mysqlfabric group promote my_group –slave_id=10.1.1.206:3306 — 指定10.1.1.206:3306提升为master

——————- 命令解释 ————————————-

# mysqlfabric help group promote

group promote group_id [–slave_id=NONE] [–update_only] [–synchronous]

— 如果只是想更新state store，跳过复制配置，使用–update_only参数。

— 如果slave没有提供，将选择一个最好的候选者，候选者必须开启二进制日志，同时跟master属于同一个组，跟master延时小。进行故障切换操作，选择这个候选者，同时将其他slave指向到新的master，同时更新state store。

— 执行同样的命名将设置不同的服务器为primary，同时降级当前primary并选取一个新的。如果当前primary错误，执行同样的命令能手动触发选取一个新的primary。

—————— 把primary降级——————————–

mysqlfabric group demote my_group

— 使用group demote降级在组中的任何primary，不会重新选取一个新master，千万不能在业务进行期间做此操作，同时也不会关闭故障检测。

——————————————————————–

— 查看提升情况

mysqlfabric group lookup_servers my_group

————————————————- 输出 ———————————————

9507aa71-9280-11e5-88d8-525400ef6331 10.1.1.207:3306 SECONDARY READ_ONLY 1.0

e0424b22-9ee9-11e5-99c6-52540082b02e 10.1.1.208:3306 SECONDARY READ_ONLY 1.0

f9d3f20e-9ee8-11e5-99c0-525400b3b967 10.1.1.206:3306 PRIMARY READ_WRITE 1.0 — 状态已变为 PRIMARY 表示主

—————————————————————————————————–

— 查看slave的读写状态在207 208上操作

show variables like ‘read_only’;

| read_only | ON | — fabric 会自动把slave设置为只读这点非常好

show slave status\G; — 查看从的情况没有error则表示成功

— 查看半同步状态

show status like ‘%semi_sync%’;

Rpl_semi_sync_master_status | ON — 在206上此值为ON

Rpl_semi_sync_slave_status | ON — 在207上此值为ON

— 表示206和207之间的半同步已成功启用

启用故障检测( failover )

mysqlfabric group activate my_group

— mysqlfabric group deactivate my_group #禁用自动故障转移

模拟故障

— 把master关闭

mysqladmin -predhat shutdown

— 查看fabricHA组的角色状态

mysqlfabric group lookup_servers my_group

————— 输出如下 ————————————-

server_uuid address status mode weight

———————————— ————— ——— ———- ——

9507aa71-9280-11e5-88d8-525400ef6331 10.1.1.207:3306 SECONDARY READ_ONLY 1.0

e0424b22-9ee9-11e5-99c6-52540082b02e 10.1.1.208:3306 PRIMARY READ_WRITE 1.0 — 自动把208提升为新主

f9d3f20e-9ee8-11e5-99c0-525400b3b967 10.1.1.206:3306 FAULTY READ_WRITE 1.0 — 关掉的master状态已变为FAULTY

—————————————————————-

— 查看slave 207的情况

show slave status\G;

— master指向新主208 而且没有任何error 则表示切换成功

— 把原master 206恢复

service mysqld start

— 此时虽然原master已经起来但是fabric并没有把他自动恢复到主从里面继续下面来验证

— 查看原master恢复后的fabricHA组的角色状态

mysqlfabric group lookup_servers my_group

—————————– 输出如下 ———————————————-

server_uuid address status mode weight

———————————— ————— ——— ———- ——

9507aa71-9280-11e5-88d8-525400ef6331 10.1.1.207:3306 SECONDARY READ_ONLY 1.0

e0424b22-9ee9-11e5-99c6-52540082b02e 10.1.1.208:3306 PRIMARY READ_WRITE 1.0

f9d3f20e-9ee8-11e5-99c0-525400b3b967 10.1.1.206:3306 FAULTY READ_WRITE 1.0 — 原master状态依旧为FAULTY

—————————————————————————————

— 把原master恢复到集群里面

— 一个标记位”faulty”状态的服务器不能提升为secondary或primary，需要先转换成”spare”状态。使用命令mysqlfabric server set_status <server-address> spare

———————相关命令 ———————————————-

# mysqlfabric help server set_status

server set_status server_id status [–update_only] [–synchronous]

Set a server’s status.

支持的状态值为primary,secondary,spare,faulty。

——————————————————————————–

— 切换到spare

mysqlfabric server set_status f9d3f20e-9ee8-11e5-99c0-525400b3b967 spare — 把206切换成spare角色，改变到spare，避免写和读访问，同时保证当故障切换时不会被选取。这里需要用206对应的uuid表示注意要看清楚有没有搞错uuid 当然也可以使用10.1.1.206:3306 这样代替

——————————- mysqlfabric group lookup_servers my_group 查看角色状态 ———————

f9d3f20e-9ee8-11e5-99c0-525400b3b967 10.1.1.206:3306 SPARE OFFLINE 1.0 — 角色已变为SPARE 而且模式为OFFLINE 表示不会被应用访问到

—————————————————————————————————————————

— 切换到secondary

mysqlfabric server set_status f9d3f20e-9ee8-11e5-99c0-525400b3b967 secondary — 把206切换成 secondary 角色成功加入服务

—————– mysqlfabric group lookup_servers my_group 查看角色状态 ———

f9d3f20e-9ee8-11e5-99c0-525400b3b967 10.1.1.206:3306 SECONDARY READ_ONLY 1.0 — 角色已变为SECONDARY 模式为READ_ONLY

—————————————————————————–

使用python 测试连接数据库和插入数据时故障切换

— 应用程序通过fabric-aware连接器连接到fabric，获取服务器、组信息。

— 创建数据库和表和授权用户 — 在master 206上操作

— 创建库和表

1 2	create database db01; create table t1(id int,name char(3));

— 给执行python的机器赋予mysqld权限

1	grant all on db01.* to user_db01@‘10.1.1.210’ identified by ‘redhat’;

— 在210上编写脚本

— 脚本达到无限插入数据并插入失败重新提交

#!/usr/bin/env python

#coding:utf-8

import sys

import time

import mysql.connector

from mysql.connector import fabric

def main():

try:

conn = mysql.connector.connect(

fabric = {“host”:“10.1.1.210”,“port”:32274,“username”:“admin”,

“password”:“fabric”}, #指定使用xml-rpc连接fabric的用户名和密码

user=“user_db01”,database=“db01”,password=“redhat”,autocommit=True #指定访问受管理mysql实例的用户名和密码

)

f = open(‘/tmp/python_insert’,‘a+’) #日志文件路径

flag = 1

while 1 < 10: #死循环

try:

time.sleep(0.01)

print >> f,‘INSERT INTO t1 VALUES (%s,”a”)’%flag

conn.set_property(group=“my_group”,mode=fabric.MODE_READWRITE) #连接到此HA组并且指定模式为READ_WRITE 写在循环体里面是因为如果不重新拿状态 failover是不会响应的

cur = conn.cursor()

cur.execute(‘INSERT INTO t1 VALUES (%s,”a”)’%flag) #只有这句话有可能抛出错误如果抛出错误这句话以下的语句则不会执行

print >> f,‘insert ok’ #如果没有错误则往文件输出 ok

f.flush()

flag += 1

except Exception,e:

print >> f,e #如果抛出错误则把错误写到日志文件

f.flush()

except Exception,e:

print >> f,e

f.flush()

finally:

f.close()

conn.close()

if __name__ == ‘__main__’:

main()

— 执行脚本

1	# python /tmp/fabric_test.py

模拟故障

— 在脚本执行期间模拟故障把master关掉

1	# mysqladmin -predhat shutdown

— 查看组状态

# mysqlfabric group lookup_servers my_group

————————————————— 输出如下 ———————————–

9507aa71–9280–11e5–88d8–525400ef6331 10.1.1.207:3306 SECONDARY READ_ONLY 1.0

e0424b22–9ee9–11e5–99c6–52540082b02e 10.1.1.208:3306 PRIMARY READ_WRITE 1.0

f9d3f20e–9ee8–11e5–99c0–525400b3b967 10.1.1.206:3306 FAULTY READ_ONLY 1.0

————————————————————————————————————

— 查看日志文件

——————— 截取日志重点如下————————–

INSERT INTO t1 VALUES (172,”a”)

insert ok — 172插入成功
