这是一个通用的Web即B/S工程的架构，它由：
ü Web Server
ü App Server
ü DB Server
三大部分组成，其中：
Web Server
置于企业防火墙外，这个防火墙，大家可以认为是一个CISCO路由器，然后在CISCO路由器上开放了两个端口为：80和443。
80端口：用于正常的http访问
443端口：用于https访问，即如果你在ie里打入https://xxx.xxx.xx这样的地址，默认走的是443这个端口。
WebServer专门：
用于解析HTML、JS（JavaScript）、CSS、JPG/GIF等图片格式文件、TXT、VBSCRIPT、PHP等一切一切“静态”网页内容。
App Server
置于企业防火墙内，它和Web Server之间的连接必须且一定为内部IP连接。
外部IP：即Internet IP地址，我们的web服务器一般会有一个内部IP一个外部IP，因此在这里，我们的App
Server没有任何外部IP，只有内部IP，所以我在这边说App Server与Web Server只能以内部IP形式连接。
打比方说我们用的是tomcat，它的端口为8080，那么这个ip地址上的8080端口只能由任何内部ip才能访问，外部的internet是访问不了的，这样做就是为了安全。
App Server用于解析我们的任何需要Java编译器才能解析的“动态”网页，其实App
Server本身也能解析任何静态网页的。
那么我们这样来想一下：
我们让负责专门解析静态网页的Web Server来解析html等内容，而让App
Server专门用于解析任何需要Java编译器才能解析的东西，让它们“两人”各司其职。这样作的好处：
1） 为App Server“减压”，同时也提高了performance
2） 不用再把8080这个端口暴露在internet上了，也很安全，必经我们的app
server上可是有我们的代码的，就算是编译过的代码也容易被“反编译”，这是很不安全的。
3） 为将来的进一步的“集群扩展”打好了基础
web服务器（apache） 和 app服务器(weblogic) 服务器
之间到底什么区别？
apache是web服务器，weblogic是应用服务器，用户通过internet访问部署在应用服务器上的应用程序必须首先连接web服务器，web服务器连接应用服务器，应用服务器连接后端的数据库服务器，之所以称之为中间件，就是因为他起着承上启下的作用，前面连接web服务器，后面连接数据库服务器，这就是weblogic之所以称之为中间件的原因。你可以上网找找三层架构的示意图，就会更加明白了！
| 一般的顺序是这样的，请求——F5——apache——weblogic——数据库。 F5和apache都是可选的，F5是为了网络负载而存在的，apache存在的可能性比较多，有可能是请求转发，有可能是静态页面处理，等等。 weblogic的功能比较多，大体说来就是处理业务逻辑，提高应用系统的性能、应用级别的负载均衡、后台数据库的性能等等。 |
DB Server
打比方说我们用的是Oracle，它需要通过1521与App
Server进行连接是不是？那么这个1521我们称为数据库连接端口，如果把它暴露在Internet上，是不是太危险了点？就算我们的密码很复杂，但对于高明的黑客来说，要攻破你的口令也只是时间上的问题而己。
因此我们把我们的DB Server也和App
Server一样，置于内网的防火墙。任何的DB连接与管理只能通过内网即在公司企业内部来访问，就是这个道理。
2.1 Oracle数据库的安装与配置
DB(Oracle)我已经为大家准备好了，连接信息为：
| IP： | 10.225.10x.xx |
| Port: | 1521 |
| Username/Password: | xxx/xxx |
| Sid: | Jcoedb1 |
| url: | jdbc:oracle:thin:@10.225.10x.xx:1521:xxx |
所以，根据上述的架构，我们可以把如下这样的一份清单丢给NSS或者是相关的网络管理部门，让他们给我们开通相应的端口：
| Web Server | 对外IP: xxx.xxx.xxx.xxx 对内IP：10.225.xxx.xxx 向internet开通80与443端口 |
| App Server | 对内IP: 10.225.xxx.xxx
只对10.225.段的ip开放8080,8009等端口， |
| Db Server | 对内IP: 10.225.xxx.xxx
只对10.225.段的ip开放1521端口 |
直接解压tomcat至你的本地如：d:tomcat，我这边用的目录名叫tomcat2，大家随意，最好名字能够越简单越好d:tomcat或者c:tomcat就行，不要放得太“深”。
我们在这边将安装Apache For Win
2.2.x，它将占用你机器的80和443端口。因此如果你机器上有任何程序占用你的80和443端口，必须将它关闭掉，比如说：
我们装有微软的IIS，这本身也是一个WebServer，那么请你将它关闭：
ControlPanel->Administrative
Tools->Service，找到IISAdmin和，将它全部关闭并将启动方式设为:manual以便于不用每次重启后再要去手动关闭一下。
然后用netstat –ano找到任何还在占用80端口的程序，将它关闭掉。
2.4 开始安装Apache Http Server
我们将安装这个版本的apache http server作为我们今后一直使用的Web Server
这边的server
name你们要填入自己的server的真实名，不能用我这个，这个servername如：shnlap93.cts.com只能够我用，这个名称是全局唯一的，和你的IP一样。
选全部安装
装完后你会多出一个这样的图标来，点击该图标，里面有用于控制apache http
server的启动、停止与重启等操作选项。同时在你们的“服务”面板中，也能发现这样的一个服务项，它启动时默认是随着系统的启动而启动的，我们把它改成“手动”吧，因为将来我们还要安装IBM
Http Server来作练习。

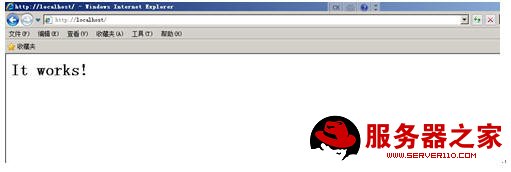

装完后，在Apache2.2启动的前提下，打开一个ie输入http://localhost，你将会得到这样的一个页面，就说明你的Apache的安装是成功的。
学Java的人，必须会这个Apache的配置，要不然你怎么模拟环境、搭建环境和架构环境？光会Coding是远远不够的，你将永远只配作个码农。。。嘿嘿嘿！有很多人发觉到了后面JAVA学不上去了，关键因素在于：配置。
你会配环境了，那么你就能模拟任何客户方、开发方的环境。
你会配环境了，你的代码将来上线时才能成功运行。
你会配环境了，所以整个工程的技术核心就是你。
跟着我的教程，你们将会安装和运行达近百个各种软件与配置，搞得你一股臭味一股臭味！！
你准备好了没有？
当然，不用怕，因为我的配置都是实际运行的环境，所以网上的一些东西你可以不用去看，因为很多人都是在网上进行拷贝、复制，有时也不经过验证，会让你走很多的弯路到头来还是落得个BUG一天世界，就看我的教程吧。
Apache的配置主要集中在httpd.conf文件，它位于你的安装目录，比如：
D:toolshttpdconf
我们用ultraedit或者相关文本编辑工具打开它，来看它的内容：
先来查找到如下这一行：
#ServerName
我们可以得到如下这一行内容：
| #ServerName shnlap93.cts.com:80 |
这就是我们的主机名了，我们可以将前面的“#”去掉，并将其改为：
| ServerName 10.225.106.35:80 |
改完后存盘，在重启你的Apache2.2前我们先测试一下我们的Apache的配置文件是否改得对：
如果在你点了Test
Configuration后，黑屏一闪而过，说明你的改动无误，否则这个黑屏会一直停留在当前状态，并且告诉你，你的配置改动有错，错在哪里。
重新启动你的Apache
找到如下这行：
DocumentRoot
你会发下有这样的一行内容：
| DocumentRoot “D:/tools/httpd/htdocs” |
这个叫作DocumentRoot即webroot，即：发布目录，发布在这个目录下的任何工程都会在Apache服务开启时被装载成标准的web工程，我们现在动手来把这个WebRoot定位到我们自己的发布目录中去吧。
我们把它改到了d盘的www目录中去了，然后我们在该目录中放入一个index.html文件，内容为：
Hey man, apache
|
重启我们的Apache服务，来测试一下：
嘿嘿，我们得到了什么？禁止访问，为什么？
找到下面这一段：
| Options FollowSymLinks
AllowOverride None Order deny,allow deny from all |
看到了没？
现在，把这个”deny from all”改成”allow fromall’吧。
| Options FollowSymLinks
AllowOverride None Order deny,allow allow from all |
修改完后重启你的Apache服务
Ok,我们的Apache的发布目录已经成功更改到了d:www目录下了，我们再来做一个实验：
我们在IE浏览器中输入: http://localhost/css/，我们看到了什么？
